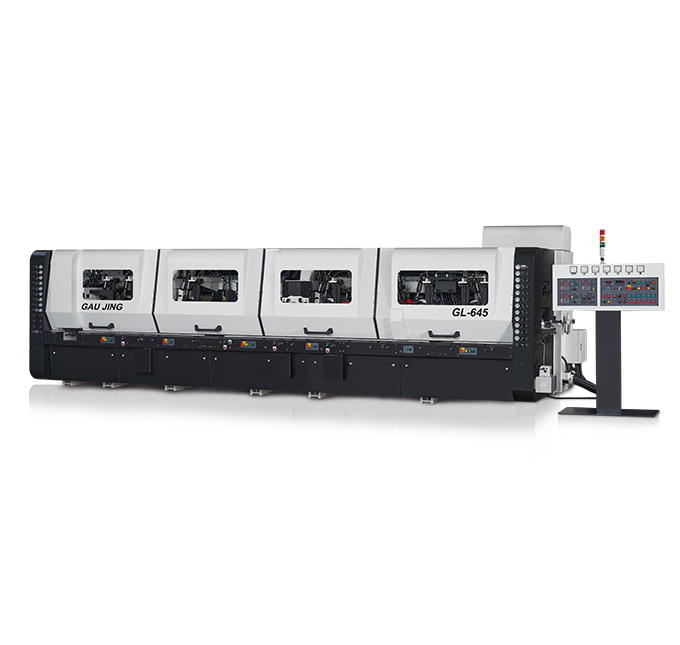

GL-645
GL45 系列 (加工寬度 450mm)

超寬加工能力 : 450mm

送料速度: 6~40/60/80/100/120 m/min
加工寬度: 10~450mm
加工厚度: 7~160mm

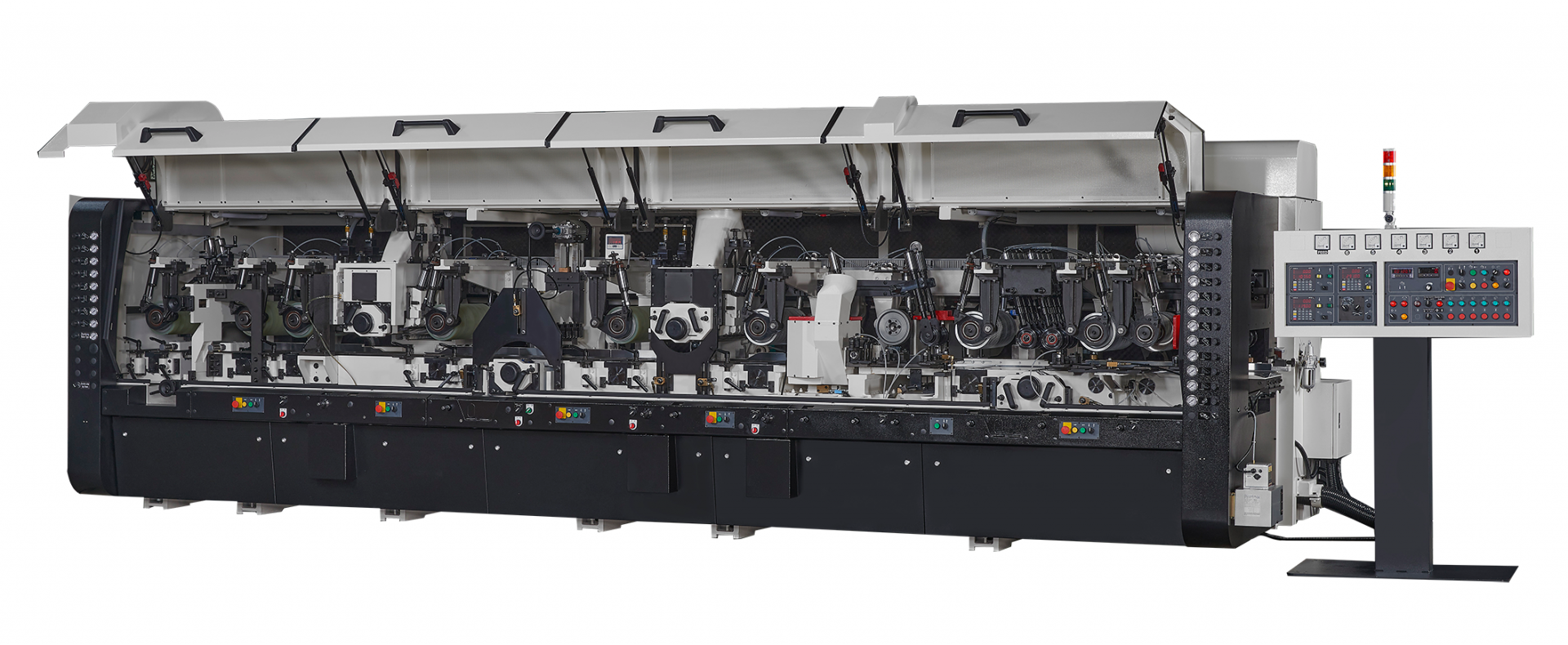

GL-45系列四面鉋木機,高境公司最新研發重型及大切削寬度鉋木機。讓高難度的鉋木加工變得更簡易。

  GL-45系列的設計重點在於符合您所期望的重切削及升級450MM超寬加工能力,以及高產能之需求。運用在建築的橫梁及柱子加工更加容易。整體機械結構剛性優異,高精密。重切削高速送料結構,提供超高要求的精度。

    超強的機械結構搭配高速精密主軸及450MM寬送料輪安裝油壓軸外支撐,保證加工時擁有最佳的穩定性。機器上可加裝平面磨刀及成型磨刀裝置,再搭配自動定位系統,提昇操作的方便性和切削的穩定度。

  主軸排列從4~8軸,送料速度40M/MIN, 60M/MIN, 80M/MIN, 100M/MIN至最高速度120M/MIN符合不同的加工需求。

機械特色


大型材料搭配強大的上壓輪及側壓輪氣壓式穩定送料。

送料輪外撐提供450MM寬度送料輪最大穩定性。

強力輸送底輪直徑140MM寬底輪提供木料輸送高穩定度。

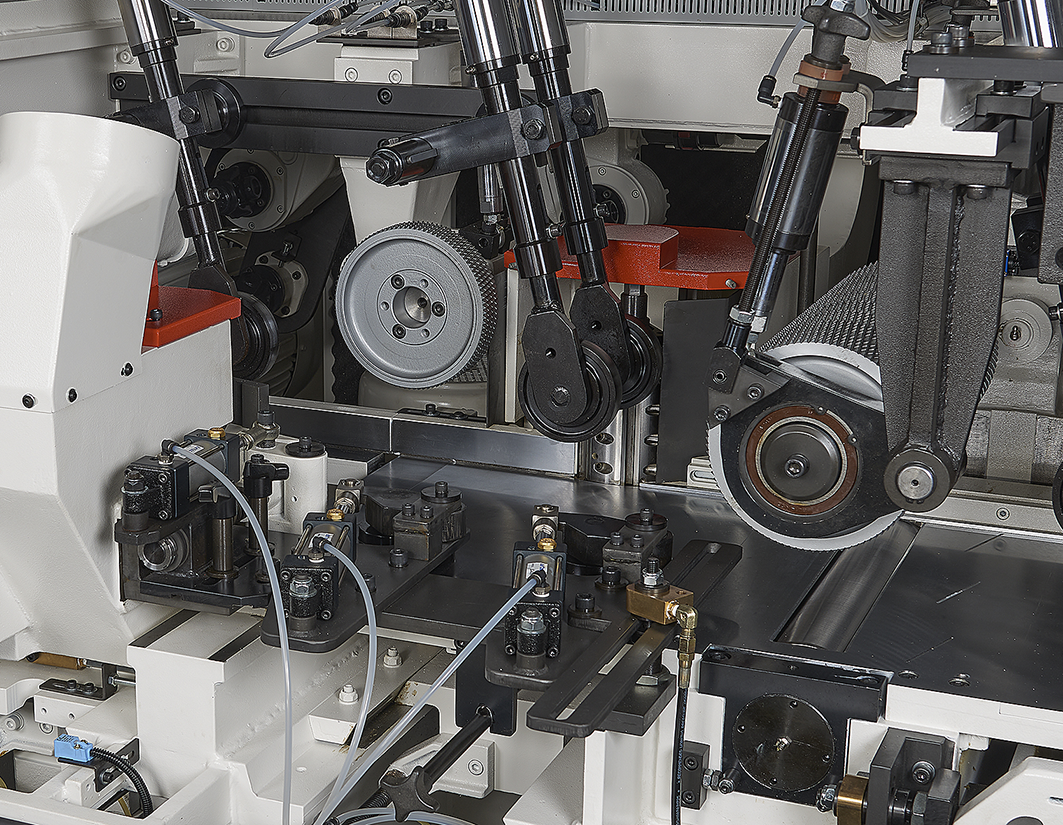

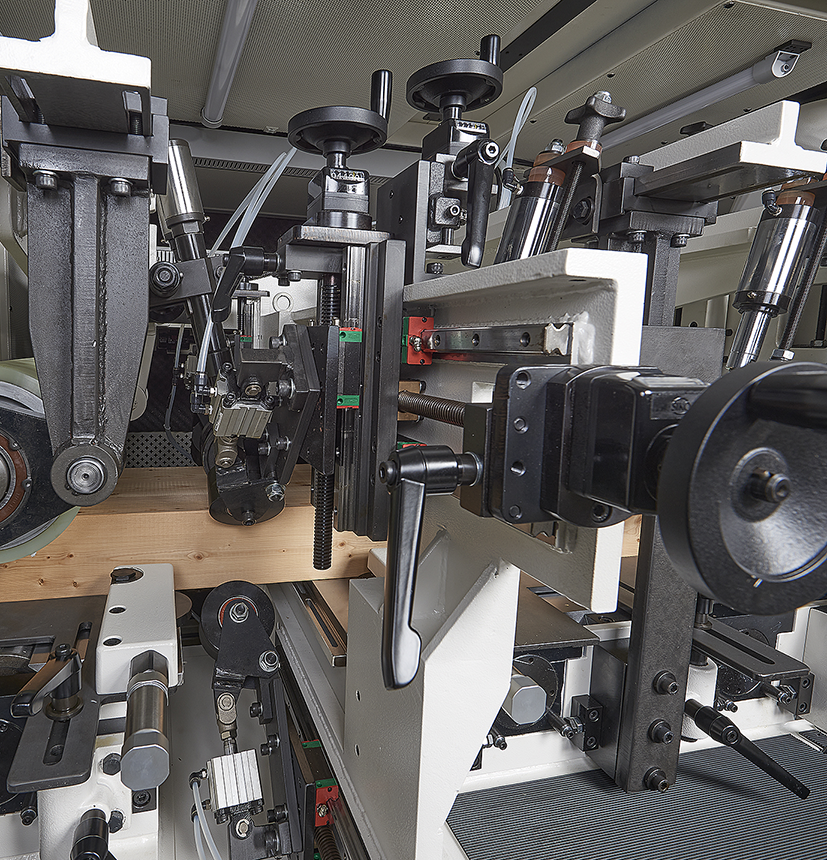

氣壓式壓輪

左軸前側壓輪氣壓式/立軸前上壓輪氣壓式增加木料輸送順暢度,提供左右軸切削精準。

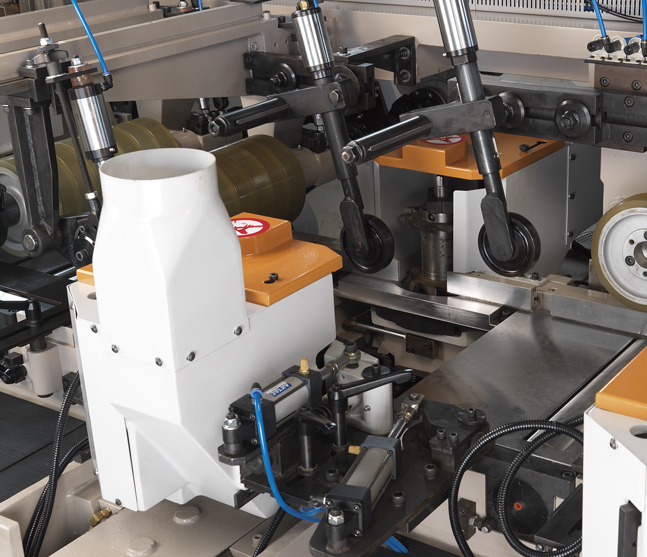

立軸正相對 (選配)

右左立軸位置正相對,對於彎曲木料提供左右兩側加工寬度的精準度更穩定。

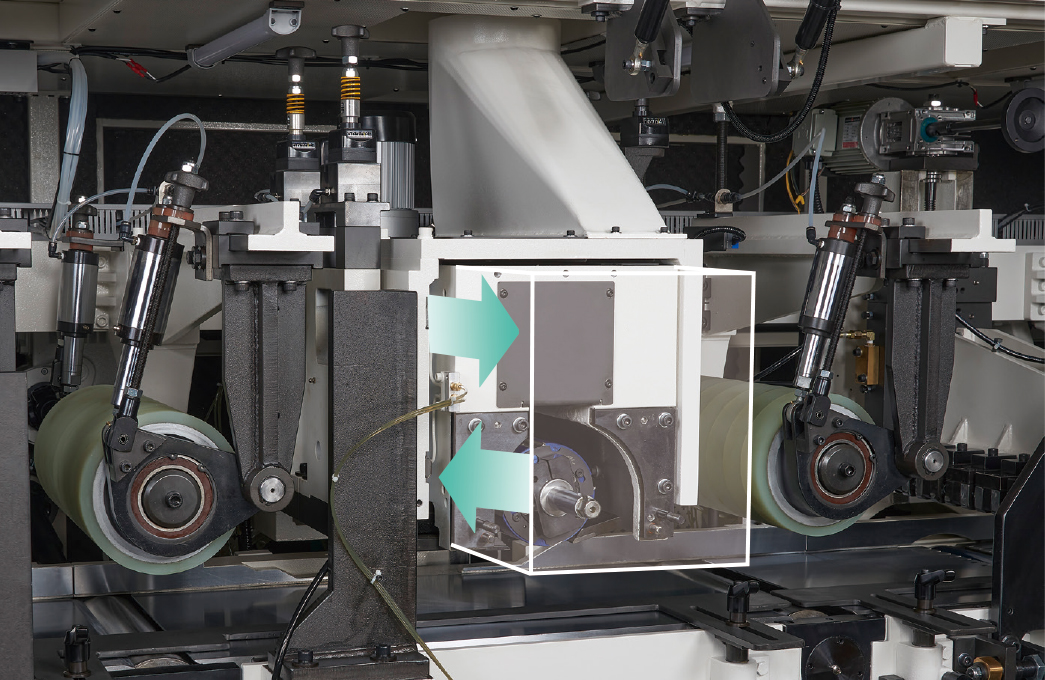

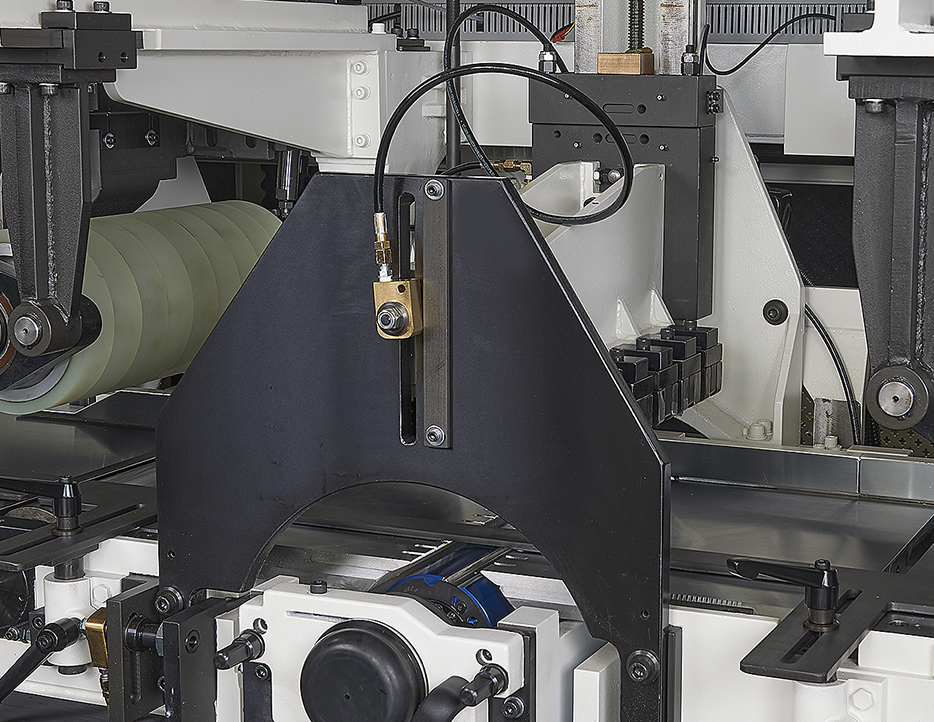

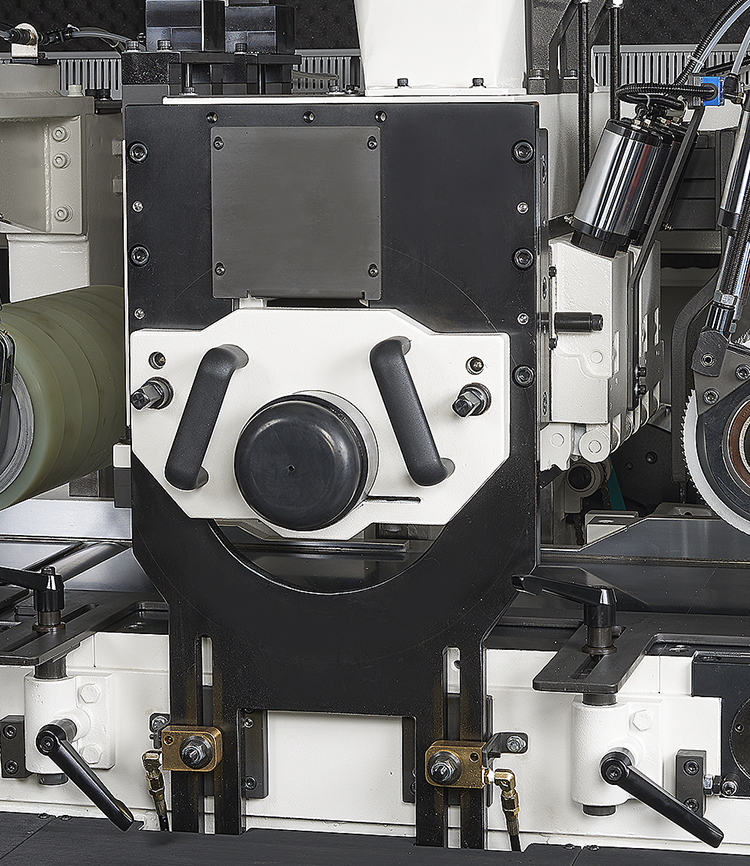

橫軸軸外支撐/上軸前壓板氣壓式

橫軸安裝油壓軸外支撐裝置,確保高速重切削時之最佳穩定性。

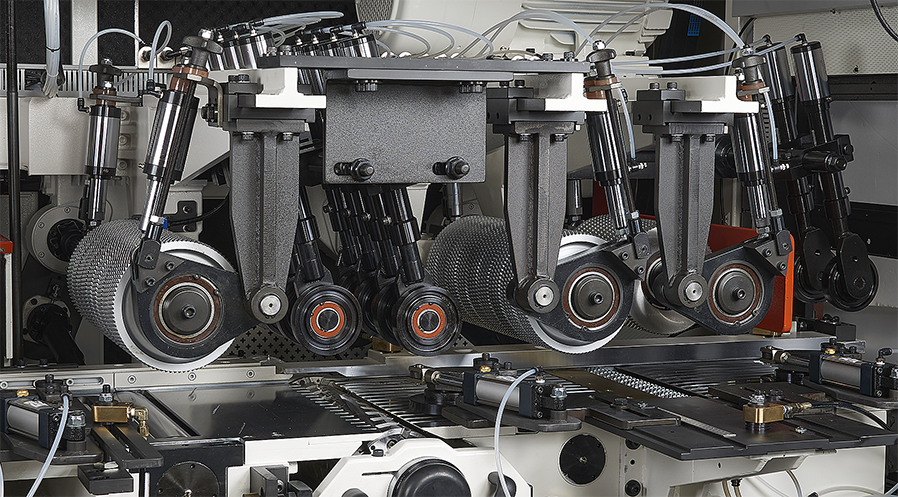

後下軸獨立式上壓座

獨立式上壓座使用多段式上壓板提供木料壓料最高穩定度。

出料滾輪式倒角功能 (選配)

木料輸出前,經由滾輪將木料銳利邊倒角。

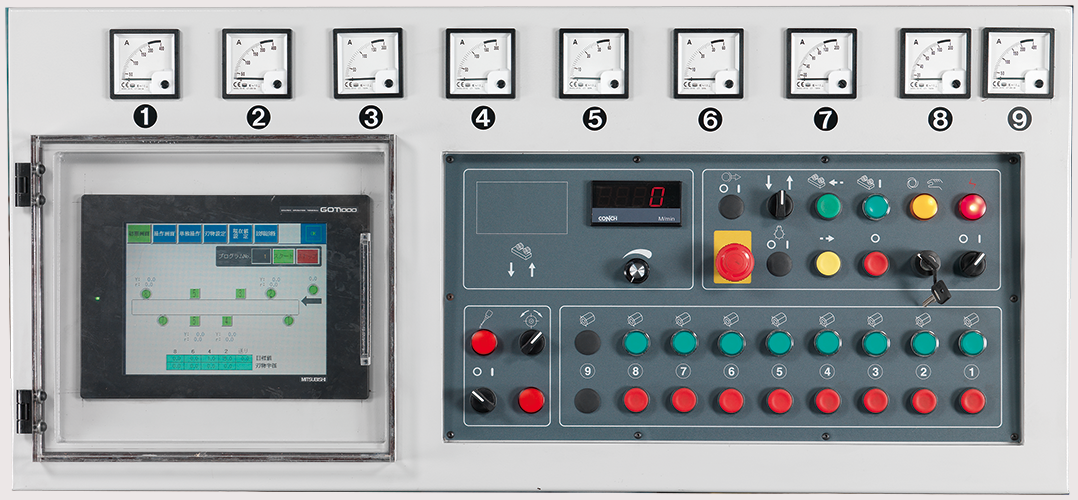

ATS系統(選配)

l   15HMI螢幕(200組記憶)

l   伺服馬達定位

l   變頻器控制送料速度

l   簡單操作介面

l   木料高度寬度快速設定

l   刀具管理系統

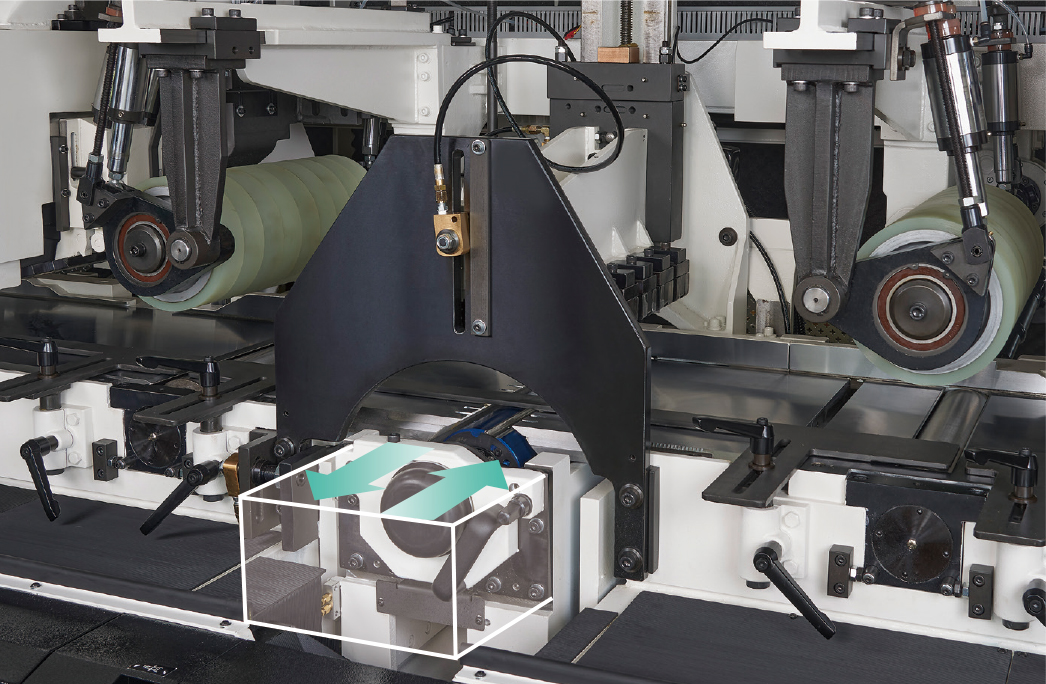

橫軸進退搖擺30MM (選配)

主軸進退搖擺30mm功能對膠合材料提供完美切削,延長刀具的使用壽命。


選購配備:


自動送料機
主軸數控
溝槽台面
CE 規格
主軸直徑1-13/16", 2-1/8"
ATS 數控系統, PLC
入料台面延伸
橫軸進退搖擺30mm
出料滾輪倒角功能
安全蓋雙層隔音
電控箱與機身分離
立軸正相對
萬能軸
送料速度 6-60m/min, 8-80m/min, 10-100m/min, 12-120m/min
主軸、送料馬力加大
主軸轉速 8000 rpm
平面磨刀
成型磨刀

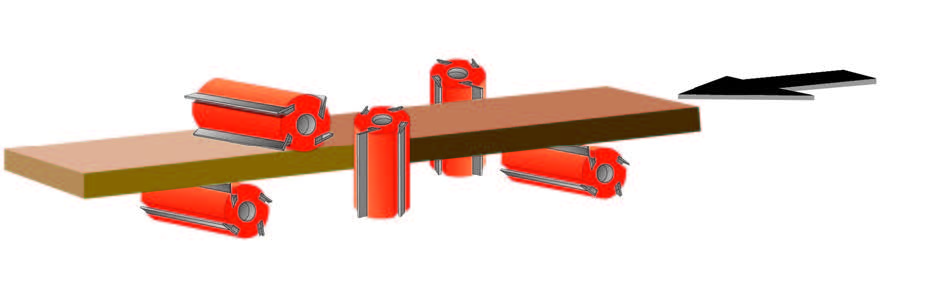

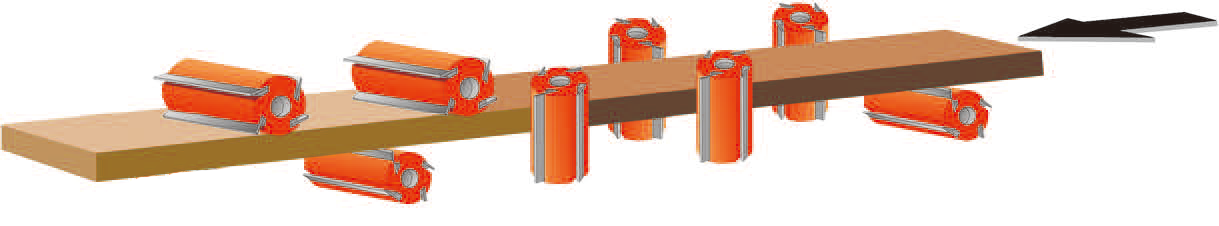

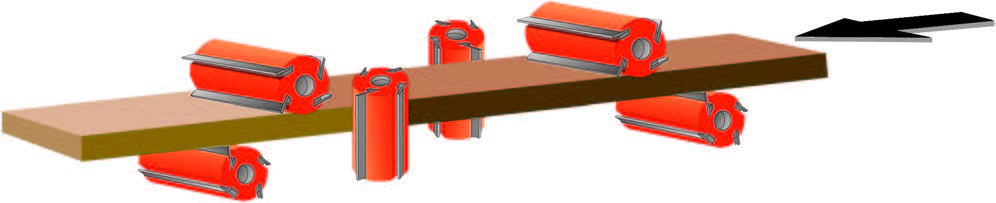

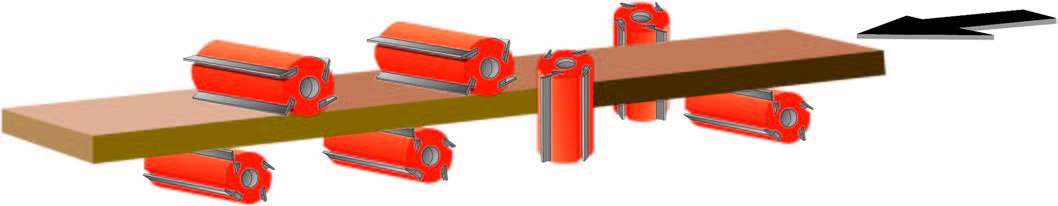

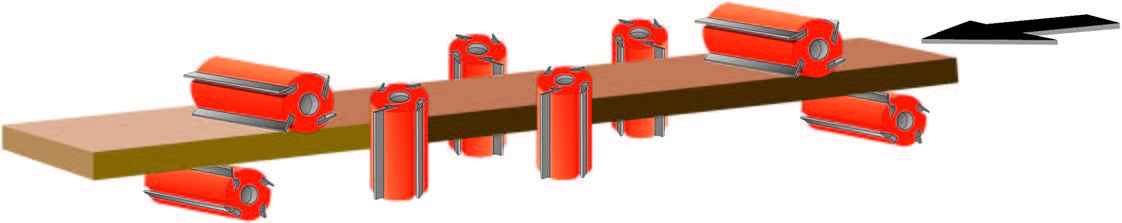

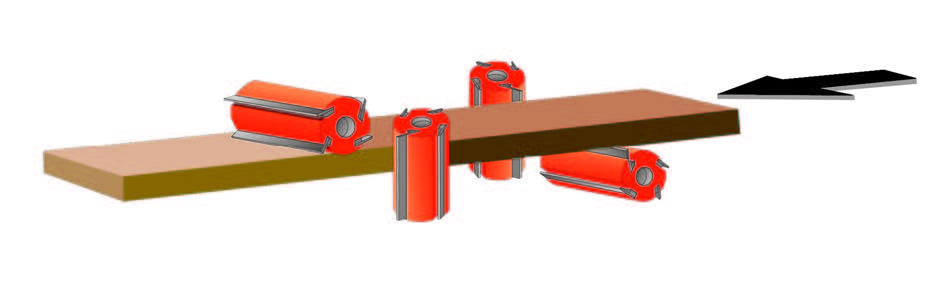

主軸排列



4軸 GL-445 5 軸  GL-545




6 軸  GL-445 7 軸  GL-745




8 軸  GL-845 8 軸  GL-845










規格表


MODEL GL-445 GL-545 GL-645 GL-745 GL-845
加工能力
加工寬度 30-450MM 30-450MM 30-450MM 30-450MM 30-450MM
加工高度 10-160MM 10-160MM 10-160MM 10-160MM 10-160MM
送料速度(變頻控制) 6-40M/MIN 6-40M/MIN 6-40M/MIN 6-40M/MIN 6-40M/MIN
主軸
主軸轉速 6000RPM 6000RPM 6000RPM 6000RPM 6000RPM
主軸直徑 Φ50MM Φ50MM Φ50MM Φ50MM Φ50MM
立軸調整(軸向) 60MM 60MM 60MM 60MM 60MM
橫軸調整(軸向) 30MM 30MM 30MM 30MM 30MM
刀具直徑
第一下軸 Φ160-203MM Φ160-203MM Φ160-203MM Φ160-203MM Φ160-203MM
立軸 Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM
上軸 Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM
最後下軸 Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM Φ160-250MM
其他
台面調整 12MM 12MM 12MM 12MM 12MM
入料台面長度 1000MM 1000MM 1000MM 1000MM 1000MM
送料輪直徑  Φ200MM Φ200MM Φ200MM Φ200MM Φ200MM
送料輪寬度 9x50MM 9x50MM 9x50MM 9x50MM 9x50MM
台面底輪直徑 Φ140MM Φ140MM Φ140MM Φ140MM Φ140MM
機械尺寸 4100*2270*2077MM 4500*2270*2077MM 5900*2270*2077MM 5600*2270*2077MM 7100*2270*2077MM
包裝尺寸 4300*2280*2120MM 4700*2280*2120MM 6100*2280*2120MM 5800*2280*2120MM 7300*2280*2120MM
淨重 16000KGS 17000KGS 18500KGS 18000KGS 19000KGS
毛重 16800KGS 17900KGS 19500KGS 19000KGS 20200KGS

*本公司產品規格,設計特性均不斷的研究改進,上述規格若有變更,恕不另行通知。
